- Очень быстрое отверждение даже при низких температурах
- Высокая механическая и химическая стойкость
- Стойкость к скольжению
Цвет: ~ 7032 другие цвета по запросу.
Внешний вид: Устойчивая к скольжению полуглянцевая поверхность.
Упаковка:
Пожалуйста, обратитесь к соответствующему Техническому описанию продукта.
| ИНФОРМАЦИЯ О СИСТЕМЕ | |
| Состав системы |

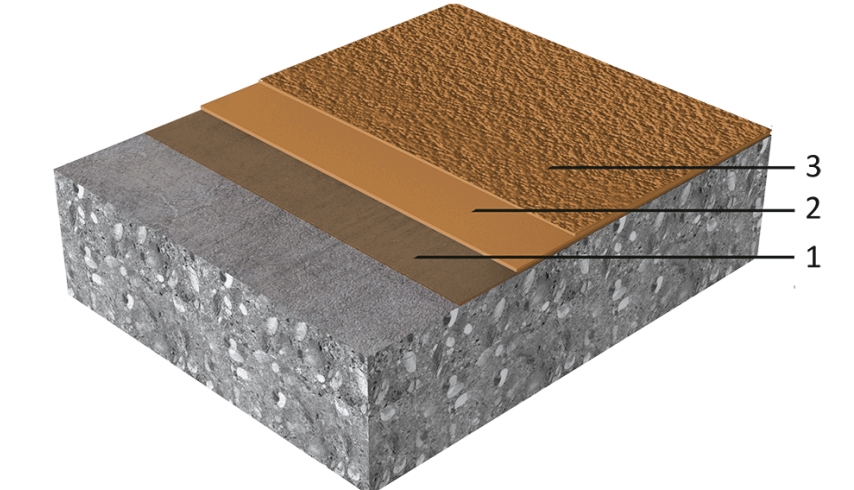

Sikafloor® Pronto RB-34 система (~ 3–5 мм) 1. Грунтовка Sikafloor®-10-11-13 Pronto 2. Износостойкое покрытие и наполнение в избытке Sikafloor®-14 Pronto (заполненный 1:2 Sikafloor®-Pronto Filler) и кварцевый песок или цветной кварцевый песок (0,7-1,2 мм) 3. Финишное покрытие Sikafloor®-16 Pronto |
| Химическая основа | Реактивные акриловые смолым |
| Внешний вид | Устойчивая к скольжению полуглянцевая поверхность |
| Цвет | ~ 7032 другие цвета по запросу. |
| Допустимая толщина | ~3–5 мм |
|
Срок годности Условия хранения |
Пожалуйста, обратитесь к соответствующему Техническому описанию продукта. |
| ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ | |
| Класс пожарной опасности | Cfl-S1 (DIN EN 13501-1) |
| Химстойкость | Обратитесь к химической стойкости Sikafloor®-16 Pronto. |
| Сопротивление скольжению | R12 V4 (DIN 51130) |
Sikafloor® Pronto RB-34 только для профессионального применения.
- Подходит для напольных покрытий на производствах пищевой промышленности для сухих помещений
ИНФОРМАЦИЯ ПО ПРИМЕНЕНИЮ
Температура материала
Пожалуйста, обратитесь к соответствующему Техническому описанию продукта.
Температура воздуха
0 °C мин. / +30 °C макс.
Относительная влажность воздуха
~ 80 % отн. влажн. макс.
Точка росы
Не допускайте выпадения конденсата!
Температура основания и не затвердевшего пола должна быть не менее чем на 3 °C выше точки росы. В противном случае возможно выпадение конденсата и появление белых разводов на поверхности пола.
Температура основания
0 °C мин. / +30 °C макс.
Влажность основания
Содержание влаги в основании не должно превышать < 4% доли по массе. Метод проверки: измеритель Sika®-Tramex, диагностический контроль или метод камерной сушки. По стандарту ASTM, увеличивающаяся влажность отсутствует (полиэтиленовая плёнка).
Время межслойной выдержки / нанесение покрытия
Перед нанесением Sikafloor®-14 Pronto на Sikafloor®-11/-13 Pronto выдержать:
|
Температура основания |
Время (минимум) |
|
0 °C |
50 минут |
|
+10 °C |
45 минут |
|
+20 °C |
40 минут |
|
+30 °C |
35 минут |
Перед нанесением Sikafloor®-14 Pronto на Sikafloor®-10 Pronto выдержать:
|
Температура основания |
Время (минимум) |
|
0 °C |
70 минут |
|
+10 °C |
50 минут |
|
+20 °C |
50 минут |
|
+30 °C |
35 минут |
Перед нанесением Sikafloor®-16 Pronto on Sikafloor®-14 Pronto выдержать:
|
Температура основания |
Время (минимум) |
|
-5 °C |
120 минут |
|
0 °C |
80 минут |
|
+10 °C |
60 минут |
|
+20 °C |
45 минут |
|
+30 °C |
30 минут |
Готовность к эксплуатации
|
Температура |
Пешеходная нагрузка |
Полное отверждение |
|
- 5 °C |
~70 минут |
~2 часа |
|
0 °C |
~50 минут |
~2 часа |
|
+10 °C |
~50 минут |
~1 час |
|
+20 °C |
~40 минут |
~1 час |
|
+20 °C |
~30 минут |
~1 час |
Расход
Sikafloor® Pronto RB-34 система (~ 3–5 мм)
|
Система покрытия |
Продукт |
Расход |
|
Грунтовка |
1–2 × Sikafloor®-10/-11/-13 Pronto |
1–2 × ~0,4–0,5 кг/м² |
|
Дополнительно - выравнивающий раствор (шероховатость поверхности до 3 мм, не включенная в диаграмму) |
Sikafloor®-11 Pronto (1 по весу) + Sikafloor®-Pronto Filler (1,5–2.0 по весу) + 2 % Extender T |
1,6 кг/ м²/мм (0,6 кг часть A +1 кг Sikafloor®-Pronto Filler) + 2 % Extender T |
|
Износостойкое покрытие |
Sikafloor®-14 Pronto (наполненный 1:2 with Sikafloor®-Pronto Filler) |
~ 3,6 кг/м² |
|
Наполнение в избытке |
Кварцевый песок или цветной кварцевый песок (0,7-1,2 мм) |
~ 4–6 кг/м² |
|
Финишное покрытие |
Sikafloor®-16 Pronto |
1–2 × ~ 0,6–0,8 кг/м² |
ОЧИСТКА
Пожалуйста обратитесь к Технологическому регламенту Sikafloor®‐Cleaning Regime
- Очень быстрое отверждение даже при низких температурах
- Высокая механическая и химическая стойкость
- Стойкость к скольжению
- Класс пожарной опасности Cfl-S1 согласно EN 13501-1,Rep.2007-B-0181/6
- Классификация по сопротивлению скольжению R12 V4, измеренная в соответствии с DIN 51130, Report Nº 020217-14-26, Roxeler Institute, Germany, ноябрь 2014.
